RD多層多級多效干燥機(簡稱RD干燥機)是洛陽瑞島干燥工程有限公司根據大部分含水粉體物料、膏糊狀物料、粘稠液體物料、塊狀濾餅、須低溫真空干燥物料、有機揮發介質干燥、工業廢水等物料特性開發出的一種新型干燥機。對難干燥物料和要求苛刻的工況條件做了重點考慮。
RD多層多級多效干燥
機2006年推向市場,洛陽瑞島干燥工程有限公司化制造,很快被業內專家認可,應用于多種工況和物料,積累了豐富的經驗,并吸納了相關行業的技術,得到了完善和提高。各行業根據行業特點相互借鑒。根據市場需求,洛陽瑞島干燥工程有限公司已完成系列化設計。
一、RD多層多級多效干燥
機(簡稱RD干燥
機)結構原理
RD多層多級多效干燥
機由多個干燥單元組成,各干燥單元可單獨由加料裝置分別加料,各干燥單元出料可有多種組合,根據具體物料特性和工況條件可選擇各單元串聯,各單元并聯和混聯。
RD多層多級多效干燥
機的干燥單元由殼體和兩根布有中空葉片的空心軸組成,空心軸中通入加熱介質,空心軸和中空葉片表面為傳熱面,隨著空心軸的轉動,殼體內的物料不斷翻動,同時空心軸和中空葉片表面加熱殼體內的物料,待干燥物料通過布料裝置均布在殼體內的物料上,迅速分散并附在殼體內的物料的顆粒表面上,實現混料干燥。提高干燥速率。
干燥后的物料由出料口溢流排出。
二、RD多層多級多效干燥
機的熱源
RD多層多級多效干燥
機的熱源可以是蒸汽、導熱油、熱水、熔鹽。
RD多層多級多效干燥
機移植MVR蒸發器的的原理,將干燥蒸發的二次蒸汽通過機械壓縮,提高溫度作為二次熱源,實現多效干燥,達到干燥節能目的。尤其適應于高含水物料。
三、RD多層多級多效干燥
機的加料系統
RD多層多級多效干燥
機需將物料分布于各干燥單元,配備專門的加料系統。
液態物料熱加入由泵、閥、料液儲罐、布料裝置構成。
其他形態物料由分配料倉、布料裝置等構成。
四、RD多層多級多效干燥
機尾氣系統
RD多層多級多效干燥
機尾氣系統有專門設計的管道、除塵器、冷凝器、風機等構成,根據集體的工況條件選型和取舍。
五、RD多層多級多效干燥

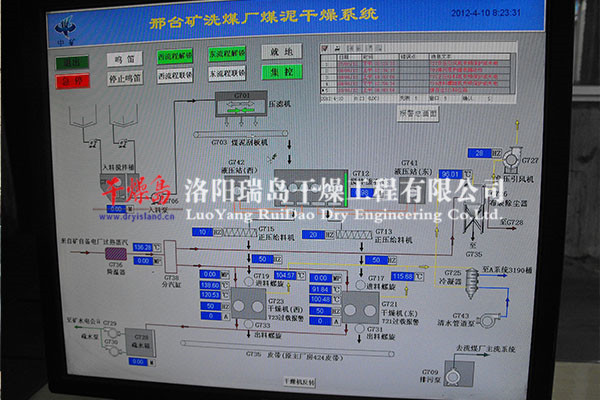

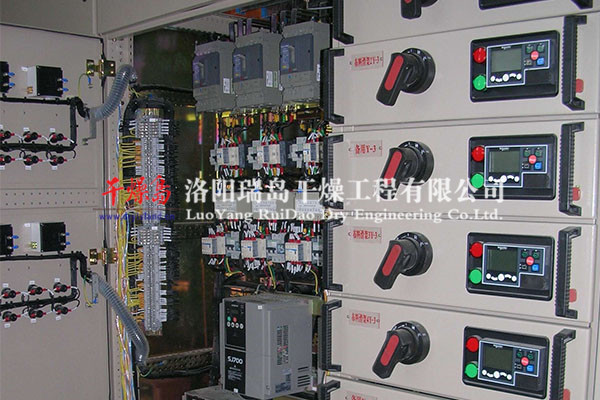

機控制系統
RD多層多級多效干燥
機將主機、加料系統、尾氣系統、熱源系統有機結合,實現完全智能化。
六、RD多層多級多效干燥
機的通用性
RD多層多級多效干燥
機經過多年的工程應用被證明適應與多種形態的物料干燥和多種工況條件的物料干燥。含水粉體物料、膏糊狀物料、粘稠液體物料、塊狀濾餅、須低溫真空干燥物料、有機揮發介質干燥等物料。典型物料有煤泥、褐煤、市政污泥、、工業廢水、染料中間體、分子篩、發酵液、工業醋酸鈉(液態)、二甲基吡啶(液態)。
RD多層多級多效干燥
機還可以應用于熔融液的冷軸混料結晶。RD多層多級多效干燥
機正得到各個行業的專家認知和認同。
RD多層多級多效干燥機用途:
七、RD多層多級多效干燥
機的特點
1. 大:傳熱面積大,傳熱面積可達4000m2。
2.小:多層結構,占地面積小。
3、通用性強:含水粉體物料、膏糊狀物料、粘稠液體物料、塊狀濾餅、須低溫真空干燥物料、有機揮發介質干燥等物料。
4、節能:混料干燥阻力小,傳動功率小??梢苑奖銓?shí)現多效干燥,熱利用率高。
5、環保:全密閉,無二次污染。
6、安全:在低氧氛圍干燥。尤其適應于干燥易燃物料。
7、干燥效率高:熱軸混料干燥,待干物料傳熱面積大,揮發面積大。干燥速率高。
8、自動控制程度高:RD多層多級多效干燥
機將主機、加料系統、尾氣系統、熱源系統有機結合,實現完全智能化。
9、高可靠性:RD多層多級多效干燥
機化生產,從設計、制造工藝、到安裝調試每個環節都是的,每個環節都貫徹一個高可靠性運行。
10、可真空低溫連續干燥:RD多層多級多效干燥
機適應多種形態的物料干燥,對于需低溫干燥的物料也可以實現真空干燥。
11、配套完備: RD多層多級多效干燥機熱源系統,加料系統,尾氣系統,傳動系統,自動控制系統等都進行了優化設計配套。

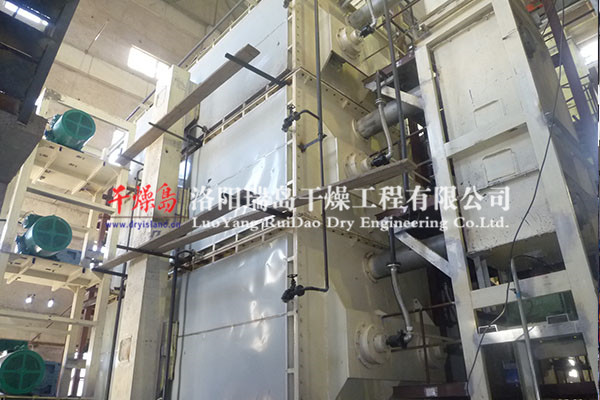

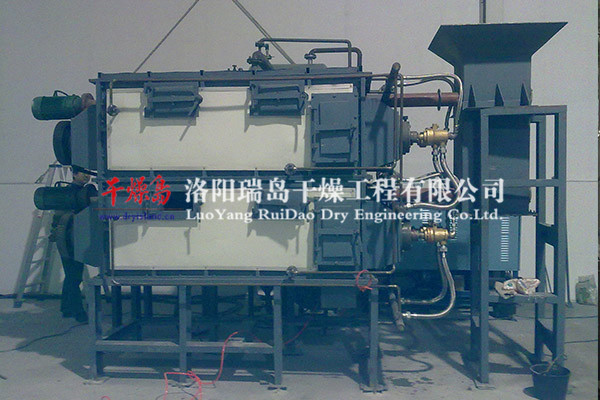

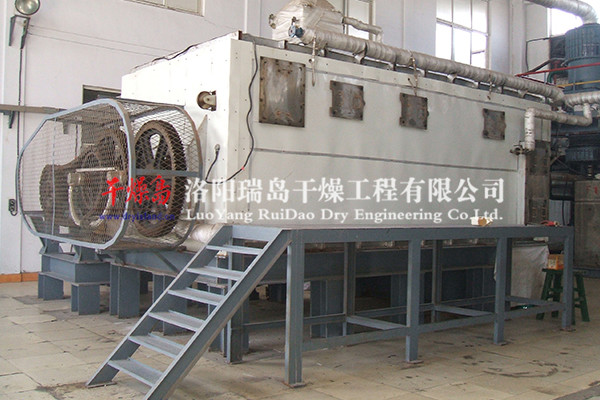

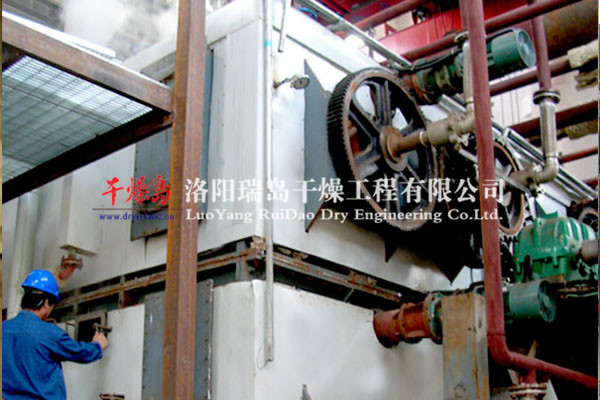

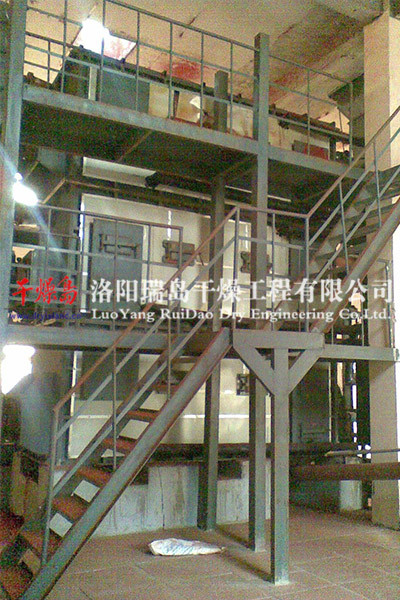

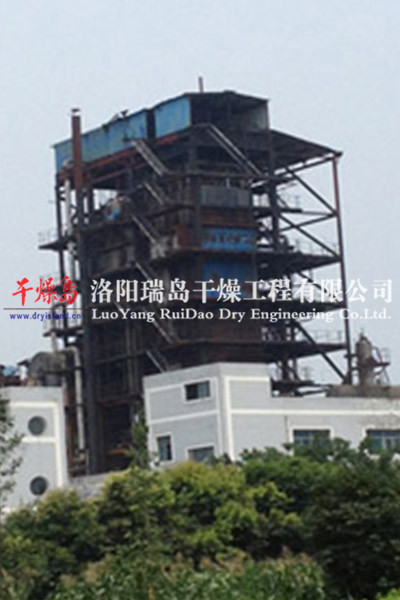

八、RD多層多級多效干燥機案例

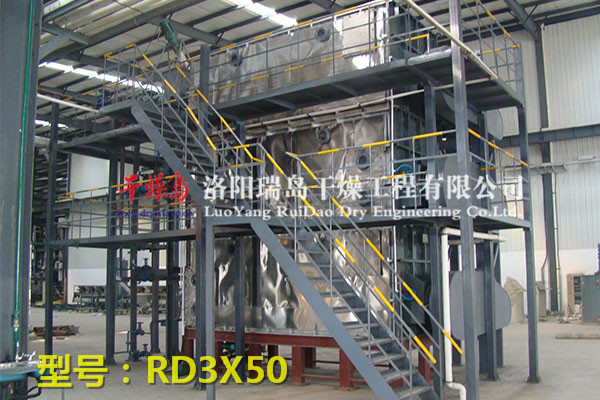

九、RD多層多級多效干燥機型譜
L形結構型譜
π形結構型譜
真空結構型譜
